Структурированные кабельные сети (СКС)

Структурированными кабельными системами называют систему, состоящую из кабельного и распределительного оборудования, которая обеспечивает передачу широкого спектра данных. СКС объединяет в себе такие важные системы ит-инфраструктуры, как компьютерная сеть, телефония, видеонаблюдение, а также контроль и управление доступом.

Главной особенностью при проектировании и монтаже СКС является то, что все элементы сети проектируются с учетом того, что кабельная инфраструктура является общей для всех частей СКС. Таким образом, структурированная кабельная система дает вам возможность использовать любую кабельную линия по любому назначению, будь то телефония, компьютерная сеть или видеонаблюдение. Среди преимуществ данного подхода к организации информационной инфраструктуры стоит упомянуть:

- снижение затрат на обслуживание благодаря универсальности всех комплектующих и их стандартизации;
- простота расширения сети и возможность легко вносить изменения;
- универсальность точек подключения к сети, а значит возможность использования локальных вычислительных сетей по любому назначению;

Из недостатков структурированных кабельных сетей является то, что стоимость монтажа такой сети и стоимость компонент оказывается значительно выше. Также такую сеть наиболее часто строят с некоторой избыточностью, что может позволить в будущем избежать сложностей при необходимости увеличить количество рабочих мест, например.

Стандартизация структурированных кабельных сетей

На сегодняшний день проектируемые СКС должны соответствовать таким стандартам, как:
  1. ISO/IEC IS 11801 — интернациональный;
  2. ANSI TIA/EIA-568B, ANSI TIA/EIA-569 — американский;
  3. CENELEC EN 50173 – европейский.
Данные стандарты СКС регламентируют практически всё, что вам необходимо знать при проектировании СКС. Наиболее важными частями данных стандартов являются те, которые описывают необходимость заземления в экранированных компьютерных сетях, а также расстояния, которых необходимо придерживаться при монтаже кабельных сетей совместно с электрическими кабелями.

Элементы СКС

Отметим наиболее важные элементы СКС. Наиболее важным элементом является информационный кабель, розетки, а также патч-панели, которые в совокупности образуют горизонтальную подсистему. Расчет стоимости проектирования СКС не зависит от того, какие комплектующие вы выберете. Также при проектировании СКС необходимо обратить внимание на такую важную часть, как кабеленесущие системы, куда входят короба, лотки и трубы. Их необходимо рассчитывать не только из учета того, что они могли нести все кабели СКС, но должны также иметь и существенный запас, чтобы иметь возможность масштабировать систему в будущем, если даже и заложенной избыточности окажется недостаточно.

Горизонтальная подсистема структурированной кабельной сети

Немаловажным при монтаже горизонтальной подсистемы СКС является то, что кабельные линии имеют ограниченную длину, которая описана в принятых и используемых на сегодняшний день стандартах. Максимальная длина кабельных линий может быть не более 90 метров независимо от того, какой категории кабель может быть использован. Также обязательно при проектировании вам необходимо придерживаться минимально допустимых расстояний до кабелей силовых сетей.

Вертикальная подсистема структурированной кабельной сети

Вертикальная подсистема СКС наиболее часто используется для того, чтобы объединить между собой центры коммутации, которых для крупных сетей может оказаться несколько. При проектировании вертикальной подсистемы СКС вам необходимо учитывать то, что пропускная способность линий связи должна быть достаточной для того, чтобы иметь возможность обслуживать все рабочие места надежной связью. Стоит также обратить ваше внимание и на тот факт, что при наличии всего лишь одного центра коммутации на предприятии, вертикальной подсистемы и вовсе может не быть.

Центры коммутации структурированной кабельной сети

Все кабельные линии горизонтальной подсистемы сводятся в одно помещение, которое является центром коммутации. В этом помещении обычно расположено активное оборудование, которое монтируется в специальные 19-дюймовые коммутационные шкафы. Среди активного оборудования здесь могут быть установлены коммутаторы, серверы, интернет шлюзы, видеорегистраторы и другое.

Заземление систем телекоммуникации

Каким бы стандартом при проектировании СКС вы не руководствовались, необходимо учитывать, что некоторые элементы кабельной сети должны быть заземлены. В том случае, если вы используете экранированную сеть, то экран данной системы обязательно должен быть неразрывным, что подразумевает, что все элементы СКС должны быть экранированными. Также стоит учитывать, что экран обязательно должен быть подключен к контуру заземления для того, чтобы обеспечить максимальные защитные свойства.

Система электропитания

Локальная вычислительная сеть требует электрического питания задействованных в ней активных устройств. Наиболее часто питание активных устройств обеспечивается при помощи источников бесперебойного питания, что даст вам возможность использовать СКС даже в том случае, если у вас будут возникать перебои с электроэнергией. Стоит обратить внимание на тот факт, что системы электропитания оказывают негативное влияние на кабельные линии структурированных кабельных систем.

Проверка и гарантийное обслуживание

Каждая СКС сопровождается пакетом документов. Документация поможет вам максимально быстро обслуживать данную сеть и выявлять возможные неполадки в кратчайшие сроки. Для удобства коммутации, пакет документов обычно также содержит кабельный журнал, который подсказывает, какой порт на патч-панеле, какой розетке на рабочем месте соответствует.

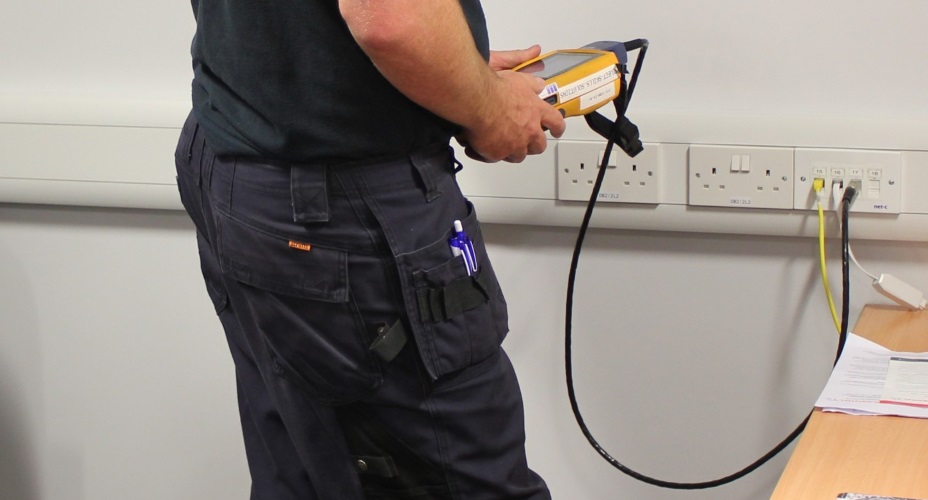

В завершение монтажа проводится этап тестирования и паспортизации. По результатам тестов сеть сертифицируют на предоставление гарантии. Многие производители СКС предоставляют на свои системы гарантию до 20-25 лет при условии тестирования сети на соответствие заявленной категории.

Стоимость проектирования СКС

Расчет стоимости проектирования СКС происходит в зависимости от размеров самой сети и сложности ее топологии. Цена монтажа зависит как от размеров СКС, так и от используемых материалов (витая пара/оптоволокно, способ прокладки открытый/закрытый) а также от сложности проводимых работ. Наиболее часто для проектирования компьютерной сети на вашем предприятии понадобится выезд нашего специалиста. И тут прекрасная новость, выезд обычно остается для вас бесплатным не зависимо от того, выберете ли вы нашу компанию в качестве подрядчика.
